Link tải: https://altium-community-projects.365.altium.com/designs/218EA235-4397-424A-8441-D6B8FB5786DD

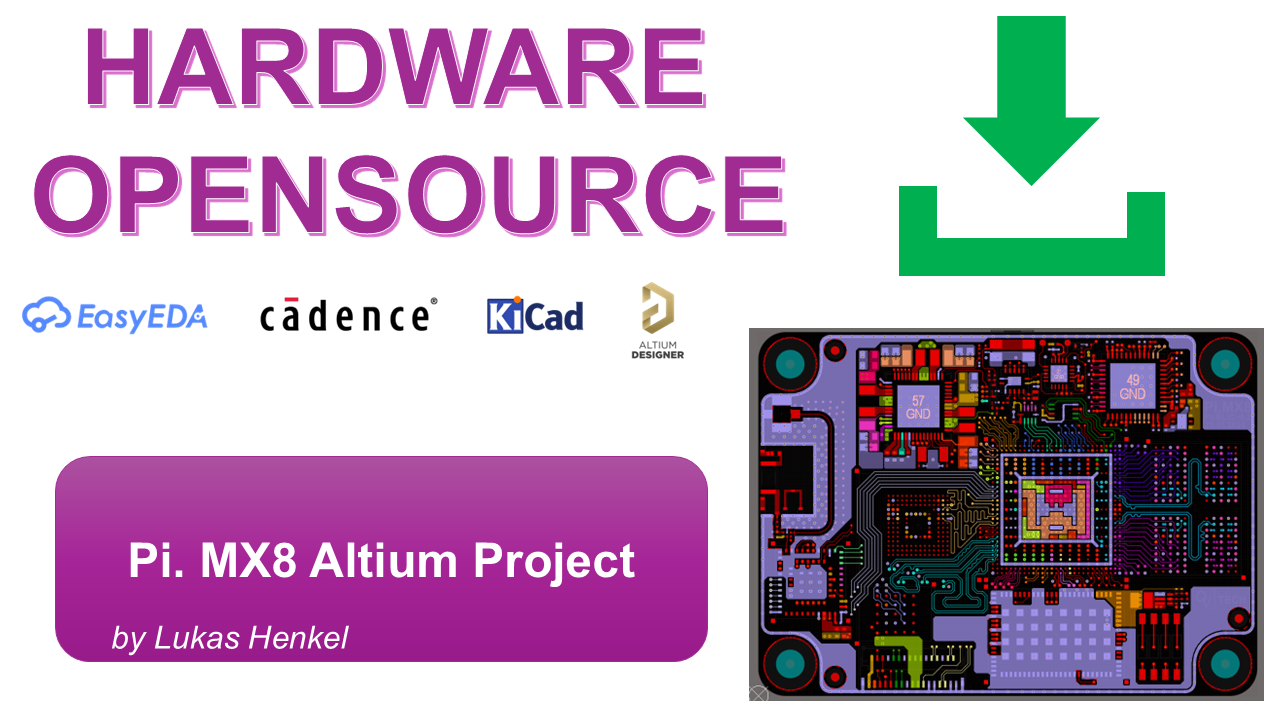

Giới thiệu về dự án Pi.MX8 – một nỗ lực thiết kế phần cứng hoàn toàn mã nguồn mở (open-source) để tạo ra một System-on-Module (SoM) tương thích với Raspberry Pi Compute Module 4 (CM4).
-
SoC (Vi xử lý trung tâm): NXP i.MX8M Plus.
-
Được chọn vì tài liệu mở và phổ biến trong công nghiệp.
-
Cấu hình gồm 2-4 lõi Cortex-A53 (lên đến 1.8GHz), 1 lõi phụ Cortex-M7 và bộ tăng tốc NPU tích hợp.
-
Lưu ý: i.MX8 chỉ hỗ trợ 1 cổng HDMI (so với 2 cổng trên CM4 gốc) để giảm độ phức tạp thiết kế.
-
-
PMIC (Quản lý nguồn): NXP PCA9450. Cung cấp 11 đường nguồn (voltage rails) và quản lý trình tự khởi động phức tạp cho SoC.
-
RAM: LPDDR4 (thường là Samsung hoặc Micron), sử dụng bus 32-bit tốc độ cao.
-
Ethernet: Microchip LAN8840. Hỗ trợ tốc độ Gigabit và chuẩn thời gian thực IEEE 1588-2008 (v2) qua giao diện RGMII.
-
Lưu trữ:
-
NOR Flash: 32MB (IS25WP256D) để chứa bootloader.
-
eMMC: SanDisk (lên đến 32GB) cho lưu trữ hệ điều hành (tùy chọn lắp ráp).
-
-
Kết nối không dây: Module Murata LBEE5PK2BC tích hợp WiFi và Bluetooth Low Energy (tùy chọn lắp ráp).
-
AI (Trí tuệ nhân tạo): Tích hợp Coral Edge TPU qua giao diện PCIe để tăng tốc xử lý mạng nơ-ron (tùy chọn lắp ráp cho các ứng dụng cao cấp).
