Mạch chia điện áp Voltage Divider

 1. NGUYÊN LÝ HOẠT ĐỘNG

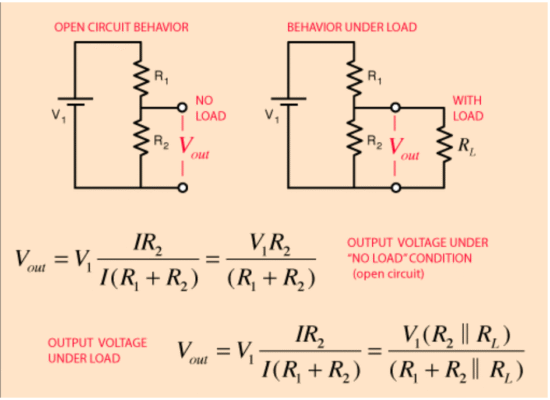

Mạch gồm hai điện trở R1 và R2 mắc nối tiếp, với điện áp đầu vào V1.

Khi không có tải:

Vout = V1 × (R2 / (R1 + R2))

Khi có tải RL:

Điện trở tải RL ảnh hưởng đến điện áp đầu ra, khi đó:

Vout = V1 × ((R2 || RL) / (R1 + (R2 || RL)))

Với:

R2 || RL = (R2 × RL) / (R2 + RL)

Lưu ý: Khi có tải, điện áp đầu ra giảm so với không tải. Nếu RL quá nhỏ, điện áp có thể sụt đáng kể.

2. ỨNG DỤNG CỦA MẠCH CHIA ĐIỆN ÁP

Giảm điện áp đầu vào (Ví dụ: Chuyển từ 12V xuống 5V cho vi điều khiển).

Đọc tín hiệu cảm biến (NTC, LDR thay đổi điện trở, tạo ra điện áp tương ứng).

Chuyển mức điện áp (Giao tiếp giữa mạch 5V và 3.3V).

Tạo điện áp tham chiếu (Sử dụng trong ADC, cảm biến, mạch so sánh).

Giới hạn dòng điện (Bảo vệ linh kiện nhạy cảm).

3. LƯU Ý KHI SỬ DỤNG

Không phù hợp với tải tiêu thụ dòng lớn → Nếu tải cần dòng cao, nên dùng mạch đệm (Op-Amp, transistor) hoặc nguồn xung thay vì chia điện áp.

Điện trở tải RL ảnh hưởng đến điện áp đầu ra → Nếu RL nhỏ, Vout sẽ giảm mạnh. Chọn R1, R2 phù hợp để giảm sai số.

Tiêu hao công suất → Điện trở nhỏ giúp ổn định nhưng gây tốn năng lượng hơn. Cần cân nhắc khi thiết kế.
