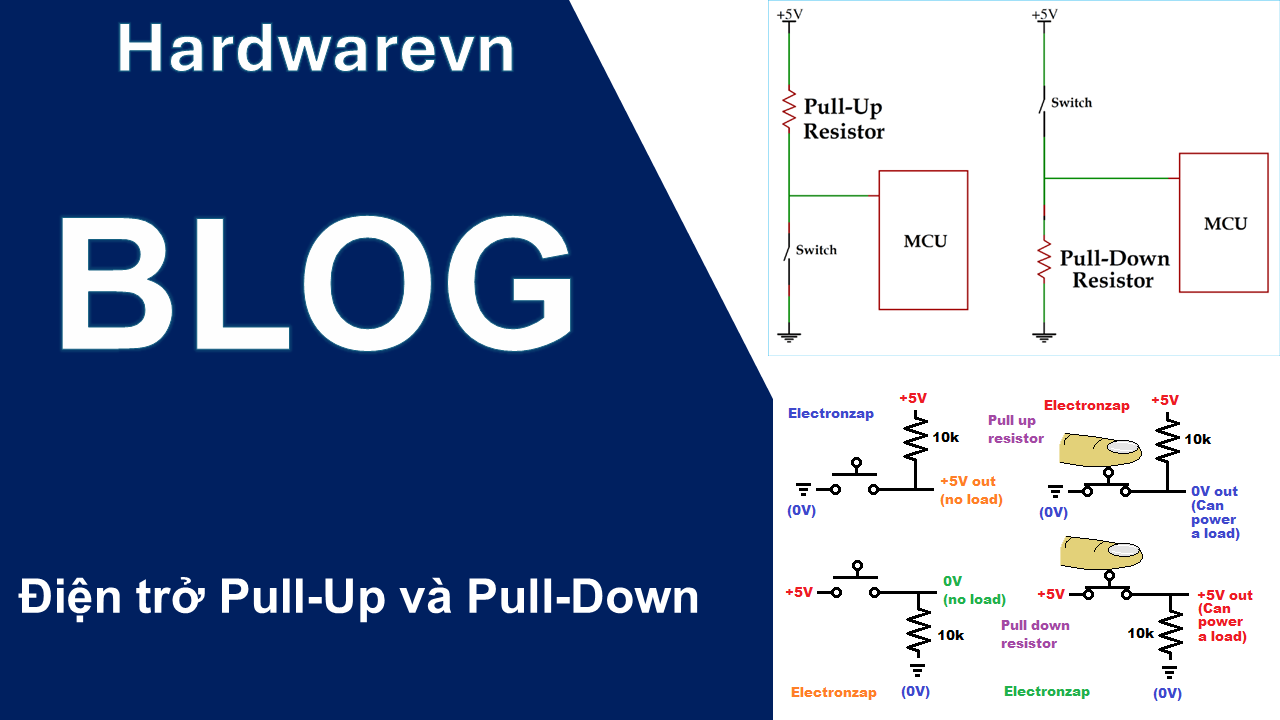

Hai khái niệm cực kỳ quan trọng trong việc làm việc với các chân GPIO (General Purpose Input/Output) của vi điều khiển: Điện trở Pull-Up và Pull-Down.
1. Điện Trở Pull-Up là gì?
Điện trở Pull-Up là một điện trở được kết nối giữa chân đầu vào (Input Pin) và nguồn Vcc (thường là 3.3V hoặc 5V, tùy vào MCU). Mục đích của nó là đảm bảo rằng khi không có tín hiệu hoặc thiết bị nào tác động vào chân này, giá trị của nó sẽ luôn ở mức cao (HIGH).
- Khi không có tín hiệu vào: Chân GPIO sẽ tự động có giá trị là HIGH (vì điện trở Pull-Up kéo chân đến mức Vcc).
- Khi có tín hiệu vào (chẳng hạn, một công tắc): Chân có thể thay đổi trạng thái (từ HIGH sang LOW) tùy thuộc vào thiết bị tác động.
Ứng dụng:
- Sử dụng trong các nút bấm khi bạn muốn đọc trạng thái “không nhấn” (HIGH) và “nhấn” (LOW).
2. Điện Trở Pull-Down là gì?
Điện trở Pull-Down là một điện trở được kết nối giữa chân đầu vào (Input Pin) và GND (đất, 0V). Chức năng của điện trở này là kéo chân vào mức LOW khi không có tín hiệu hoặc thiết bị nào tác động.
- Khi không có tín hiệu vào: Chân GPIO sẽ tự động có giá trị là LOW (vì điện trở Pull-Down kéo chân về GND).
- Khi có tín hiệu vào: Chân có thể thay đổi trạng thái từ LOW sang HIGH khi có thiết bị tác động.
Ứng dụng:
- Dùng trong các mạch điều khiển để xác định trạng thái khi công tắc hoặc tín hiệu đầu vào bị tắt hoặc không hoạt động.
3. Phân biệt Pull-Up và Pull-Down:
- Điện trở Pull-Up kéo chân vào trạng thái HIGH khi không có tín hiệu
- Điện trở Pull-Down kéo chân vào trạng thái LOW khi không có tín hiệu
Sự khác biệt chính: Điện trở Pull-Up sử dụng VCC (nguồn), trong khi Pull-Down sử dụng GND (đất).
4. Khi nào sử dụng Pull-Up và Pull-Down?
- Sử dụng Pull-Up: Khi bạn muốn chân GPIO mặc định ở trạng thái HIGH (chẳng hạn như khi đọc trạng thái nút bấm)
- Sử dụng Pull-Down: Khi bạn muốn chân GPIO mặc định ở trạng thái LOW (ví dụ khi sử dụng công tắc hoặc cảm biến)
5. Tại sao cần sử dụng điện trở Pull-Up và Pull-Down?
Trong các mạch số, không có điện trở Pull-Up hoặc Pull-Down có thể dẫn đến hiện tượng “floating” (nổi) tín hiệu. Điều này có nghĩa là chân GPIO sẽ không có giá trị ổn định (có thể dao động giữa HIGH và LOW), gây ra lỗi trong hệ thống. Điện trở Pull-Up và Pull-Down giúp ổn định tín hiệu và tránh tình trạng này.
